密视达广播视频流录制和音量响度监测系统(Loudness Logger)为广播合规监控和记录提供了一个经济有效的解决方案。该系统是一种基于Windows PC的系统,支持视频录制、响度监控、日志记录、文件管理和播放等功能。 系统输入不仅支持传统的UDP over IP流,还支持OTT流,包括HLS,RTMP和RTSP网络视频流媒体协议。一个廉价的PC平台可以支持最多50个视频节目的连续录制。


系统主要功能

  • 参考ITU-R BS.1770-3国际标准,支持响度监测和记录
  • 支持近音频流录制或者整个转码录制以便事后分析
  • 支持MPEG TS over UDP,RTP和HLS,RTSP,RTMP,MMS和平滑流协议输入
  • 支持24x7远程操作
  • 支持录制文件管理,编辑和播放
  • 自动报警,错误记录和报告生成


传输流监测

密视达 Loudness Logger接收和自动监测进入系统的所有传输流,系统支持 MPTS(多节目传输流)和SPTS(单节目传输流),系统会提取和显示关键帧缩略图、解码音频流和显示音频柱,并分析和显示传输流中所有的PID、比特率和数据类型。另外,系统将解码所有的原始表,包括MPEG PSI, DVB SI和ATSC PSIP,并显示其中的信息。

系统通过IP或者ASI接口接收传输流,支持基于UDP和HLS协议的传输流。系统支持IGMP组播获取并自动扫描网络上所有的UDP流,当发生流丢失时,系统会立即生成错误信息报警,并通过各种途径将其发送给用户,例如邮件、短信等等。

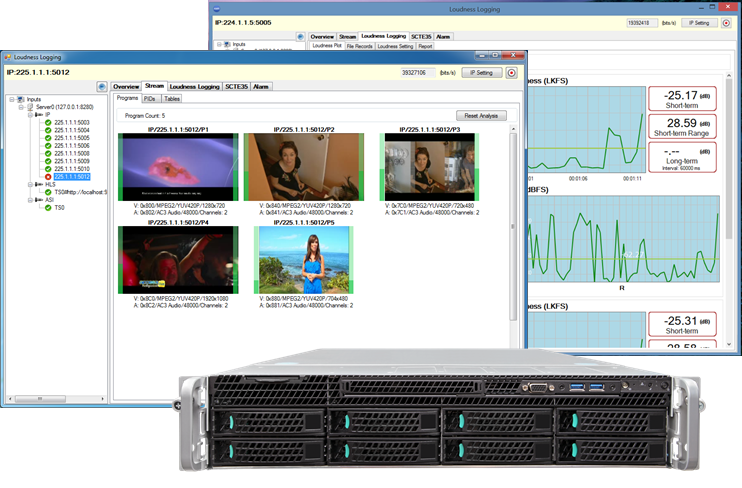

Transport stream monitoring

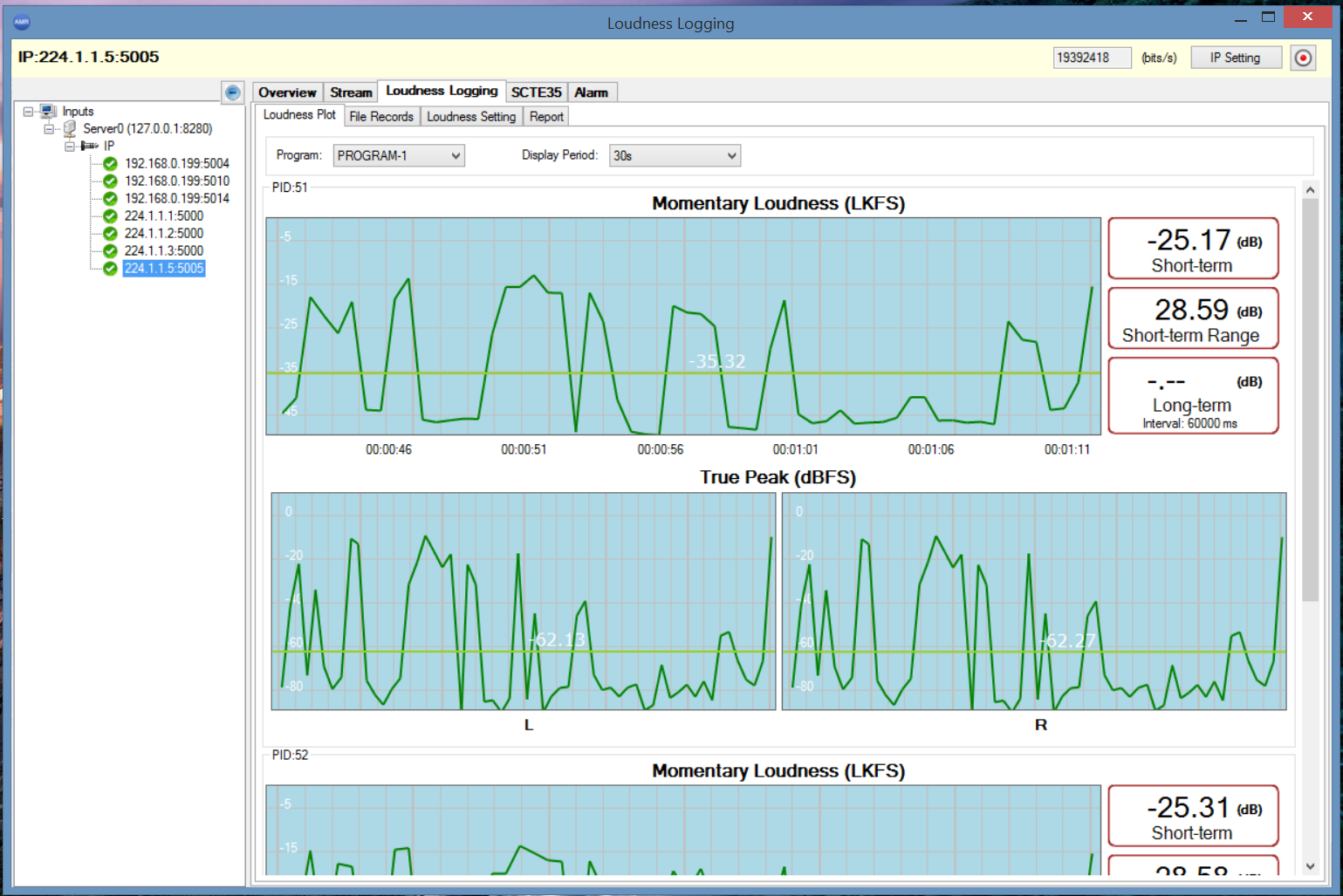

响度数据和真实峰值

响度和真实峰值日志记录

密视达 Loudness Logger系统同时包含监测和记录音频响度的功能,具体如下:

  • 根据国际标准ITU 1770-3计算音频响度和真实峰值。
  • 提供瞬时响度、短期、长期积分响度和所有音频通道的真实峰值。瞬时响度计算400毫秒时间间隔内的响度,短期响度为3秒的时间间隔,长期响度可以测量在用户定义的间隔5秒至1小时内的响度。
  • 实时绘制和显示瞬时响度和真实峰值,真实峰值可以按绝对刻度(LUFS)、EBU +9 和 EBU +18 刻度显示。

计算出的响度值按下列约定记录:

  • 短期响度,长期积分响度和真正峰值被保存在系统数据库以及文本文件中以长期记录。
  • 用户可以配置每个文件记录日志的时间间隔。日志文件包含其相关的每个音频流标题信息如下:
    • 起始日期和时间
    • 流ID,包括IP地址、端口和用户自定义的名称
    • 节目号
    • 音频频道设置参数
  • 文本日志文件以下列名称约定命名:StreamName_PID_yy_mm_dd_hh_mm.csv

音频基本流录制

为了节省录制空间,系统还提供了仅录制音频的功能。

  • 记录原始传输流中的音频基本流,但为了节省存储空间不记录视频数据。
  • 每个记录文件的时间长度是由用户配置的。录音文件的命名格式如下:
  • StreamName_yy_mm_dd_hh_mm.ts
  • 音频记录文件包含原来的PMT和PCR,可通过标准的传输流播放器进行回放传输流。
  • 如果节目包含有多个音频流,每个音频流数据和相应的响度数据都会被记录。

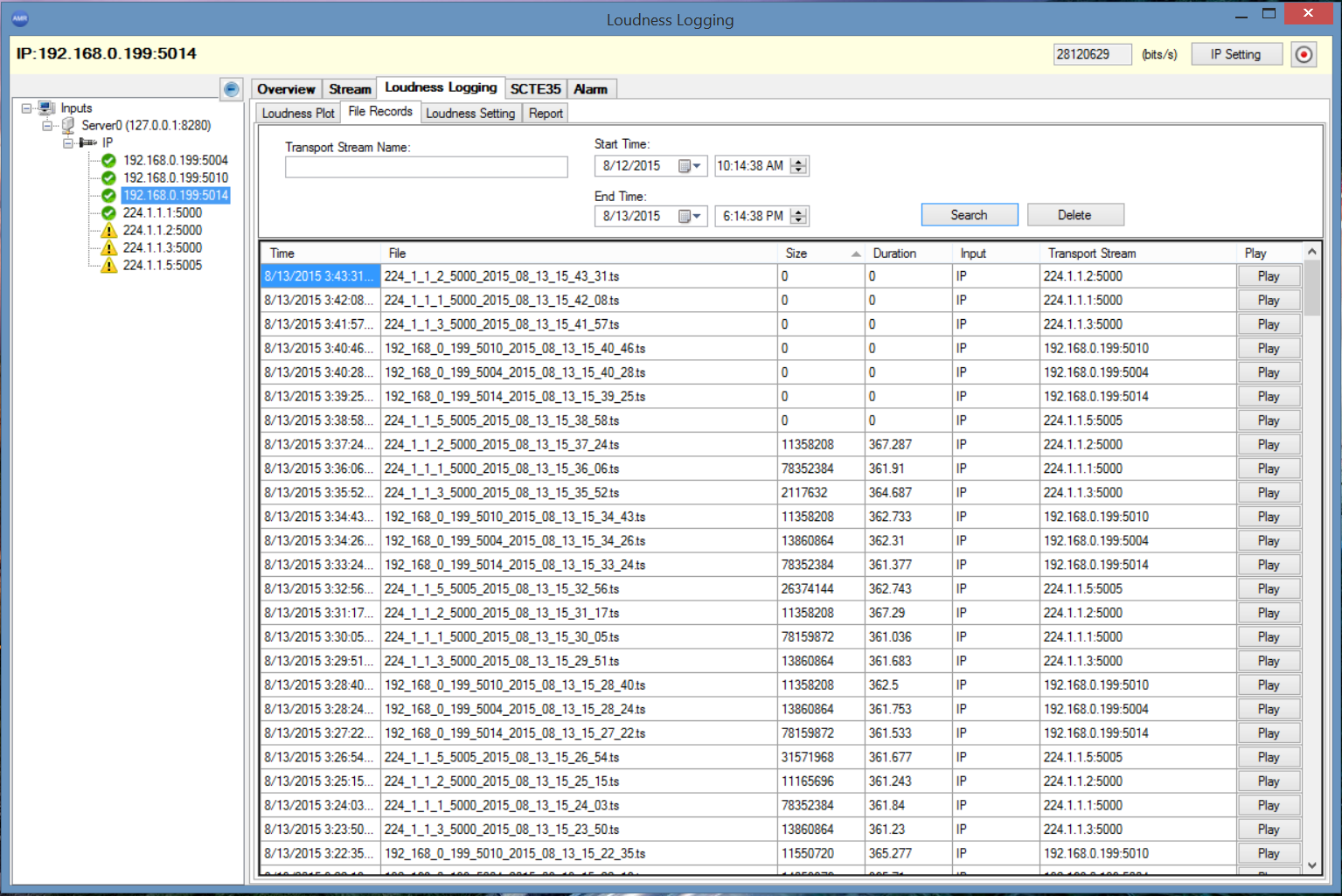

录制的原始音频流
录制状态

完整传输流自动录制

用户可以通过配置来选择自动录制所有的传输流或部分传输流中的节目,还可以设置固定的时间段进行自动录制,并按每天、每周或每月的重复在固定时间段录制。录制的文件以标准的传输流格式保存,且每个录制文件的时长可以提前配置,当录制文件的长度达到用户设置的时长时,系统将自动生成另外一个保存文件。

系统显示了所有的录制状态,用户也可以手动启动或停止录制,所有的录制文件都可以存储在计算机的硬盘或外部存储器上。当创建录制文件时,文件信息会被保存到数据库中,以方便搜索和管理。

系统在录制时会自动检查硬盘空间,当剩余硬盘空间低于10%时,会自动删除最早记录的文件。另外,用户可以配置一个指定的录制文件保存时间,用以自动删除比规定时间更老的录制视频文件。

文件管理

用户通过流ID、日期和时间可以很容易的搜索到录制文件,系统会显示录制文件的信息包括文件路径、开始时间、大小和时长,显示列表中的每条记录都对应一个“播放”按钮,点击该按钮可以播放当前的录制文件。

文件编辑与回放

系统提供了录制文件的回放、剪切与合并功能,回放功能允许播放任何传输流文件,包括快进与快退,还可以一帧一帧解码并显示缩略图。

文件编辑包括将记录的文件剪切成多个文件和将多个文件合并为一个文件,系统提供了一个基于进度条和缩略图的精确指针来标记剪切位置,进度条同时显示剪切位置的时间,当用户拖动指针时,会自动解码帧并以缩略图的形式呈现,以便用户直观的了解剪切位置。另外,系统还提供一些控制来更精确的移动指针的方法。

错误检查、声音报警和报告生成

如果输入流丢失系统会发送报警。用户可以设置响度的高/低阈值,系统会把计算的响度与用户定义的阈值相比较。一旦超过阈值的时间多于规定的时间,系统将记录一个错误,并且触发报警。警报消息可以用电子邮件和推送消息服务发送,并可以在多画面里显示。发送的所有警报也被记录在数据库中。

系统能生成各个音频流在用户选择的时间段内的响度数据和真实峰值的报告,报告能以Excel或PDF格式导出。

主要特点

  • 根据输入和录制视频格式的不同,同时监测和记录多达30个频道的视频。
  • 根据ITU17770-3计算音频响度和真实峰值。
  • 响度包含瞬时响度(0.4S)、短期响度(3S)和长期响度(用户自定义时长)。
  • 实时绘制响度和真实峰值。
  • 真实峰值能以绝对刻度(LUFS)、EBU +9 和EBU +18刻度呈现。
  • 在数据库和文件中记录响度和真实峰值。
  • 支持录制整个或指定节目的传输流。
  • 以原始比特率录制或通过视频转码降低比特率录制。
  • 支持预设时间段录制,并可设置每天、每周或每月自动重复录制。
  • 管理、搜索和回放录制文件。
  • 剪切与合并录制文件,并逐帧解码。
  • 支持录制文件查询和生成报告。
  • 支持基于IP或ASI输入的传输流。
  • 支持多种流协议:
    • UDP/RTP 单播或组播流
    • TS over HTTP
    • HLS (HTTP 实时流媒体)
    • RTMP
    • RTSP
    • 微软的平滑流
  • 支持MPEG-2, AVC/H.264协议的视频节目。
  • 支持MP3, AAC, AAC+, and AC3音频编码格式。
  • 支持 SPTS(单节目传输流)和 MPTS(多节目传输流)。
  • 支持监测实时广播和VOD流。
  • 录制和回放传输流中的原始音频数据,可以包括或不包括视频数据。
  • 录制的响度和传输流数据保存日期可达6个月。
  • 自动报警、错误记录和生成报告。
  • 在产生下列错误条件下进行视觉和音量报警:
    • 输入信号丢失
    • 音量响度超过用户设置的阈值
    • 音频或音频基本组件丢失
  • 错误报警可以通过邮件、短信推送给用户或直接前台显示。
  • 通过捕获和编码多画面,并采用HTTP和RTP协议发送到远端来进行全网监测。
  • 运行于 Windows平台上,,例如Windows 7, 8 and Windows Server 2008, 2012。

应用领域

广播电视台和网络传媒公司广播电视监测

机房和实验室录制和声音监测应用

系统规格

输入接口:
IP:
  • UDP/RTP 单播或广播
  • HTTP 或 HLS (HTTP Live Streaming)
  • RTMP
  • RTSP
  • 平滑流
ASI: MPEG TS

OS & 硬件要求:

OS: Windows 7, 8 or Windows Server 2008, 2012
CPU: Intel® Core i7 or Xeon CPU
RAM: 16 GB DDR4
硬盘: 至少2TB
显卡: Intel® HD 集成显卡或Nvidia显卡
网络连接: 1G网卡
规格: UL, CSA, CE, RoHS

音量响度监测和记录系统提供了下列选项供客户选择:

产品代码: AMR130
购买选择: 仅软件
全内置系统

系统和软件的价格取决于需要同时监测的流的数量,如需更多信息,请联系info@mividi.com或点击 联系我们 获得报价。
