广播电视多画面监测系统

同时解码和显示多达50路SD，或20路HD节目

音频解码和根据ITU-R BS.1770国际标准的响度计算

支持广播电视、IPTV和网络流媒体电视

全面的MPEG传输流分析

自动报警，错误日志和报告生成

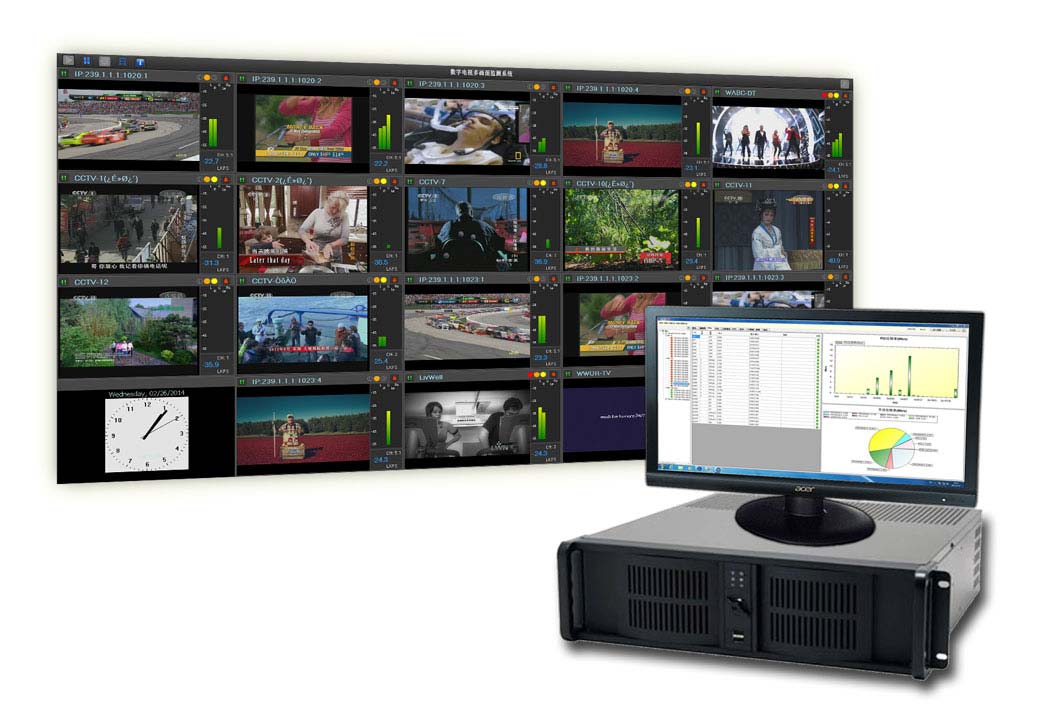

广播电视多画面监测系统- IMS120

密视达IMS120为广播视频监测提供综合解决方案。它用一台含酷睿i7处理器、Windows操作系统的计算机同时提供多画面监测、综合MPEG传输流分析、错误记录和报警以及传输流录制多项服务。

全方位的广播电视监测系统

密视达IMS120是一套广播节目传输监测系统，它可以查看视频和音频服务，分析传输流，记录错误，发送报警和录制传输流。系统可作为广播电台和有线电视系统的主控机房内自动监测和错误诊断的工具。它是一个单一的基于Windows的系统，可以完成以前由几个不同的设备完成的任务。由于节省了人力资源，它将在很短的时间内收回成本。

密视达IMS120支持DVB和ATSC广播节目标准，支持MPEG-2、MPEG-4、AVC(H.264)和HEVC(H.265)，同时也支持常见的音频格式。

密视达IMS120支持实时查看多条传输流中的多个服务。它可以同时显示高达来自DVB-ASI 或IP输入的传输流的50套标清节目或20套高清节目，并可以同时对这些传输流进行分析和录制。所有传输流错误都将记录到数据库中，以便后期查看和分析，用户还可以选择各种错误来触发报警。

该监测系统在Windows 7, 10或Windows Server 2008, 2012, 2016, 2019上运行。公司还提供一个可选的Web服务器，用来连接到不同位置上的多个监测服务器，获取这些监测服务器上的测试结果并且远程控制这些服务器。

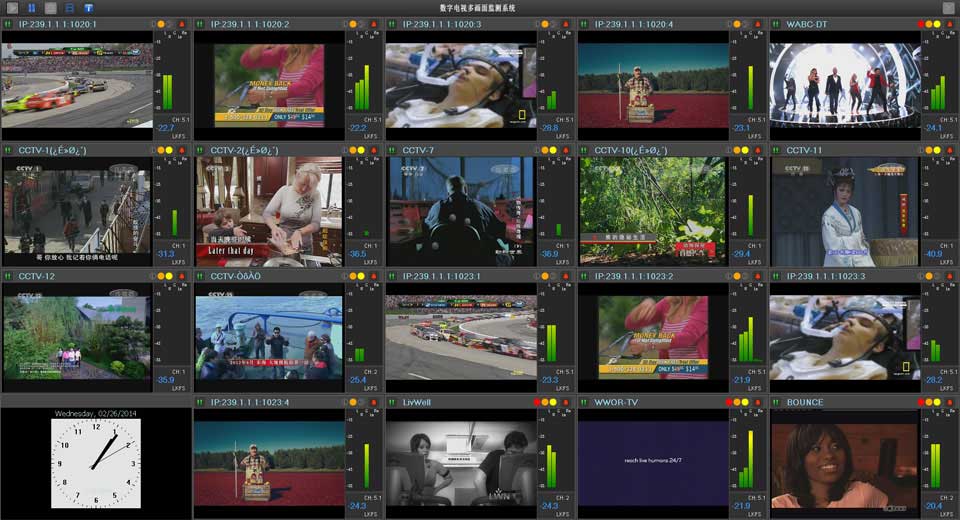

多画面监测

密视达IMS120支持多画面显示单节目传输流或多节目传输流中的视频和音频PCM值。它还计算音频响度(Loudness)并且在视频图像旁显示响度值。此外，该系统能够解码和显示DVB字幕和ATSC隐藏式字幕数据。

利用图形显卡功能，每个监测系统最多支持4块监控屏幕用于多画面显示。每个屏幕中的显示面板都可以任意设置其尺寸大小和位置。支持显示纯音频节目。

支持压缩和非压缩视频多画面显示

系统包含软件解码器支持的通用的视频压缩标准，如MPEG-2，H.264，VC-1，中国AVS格式，以及常见的音频编码格式，包括MP3，AAC，AAC +，杜比AC3。

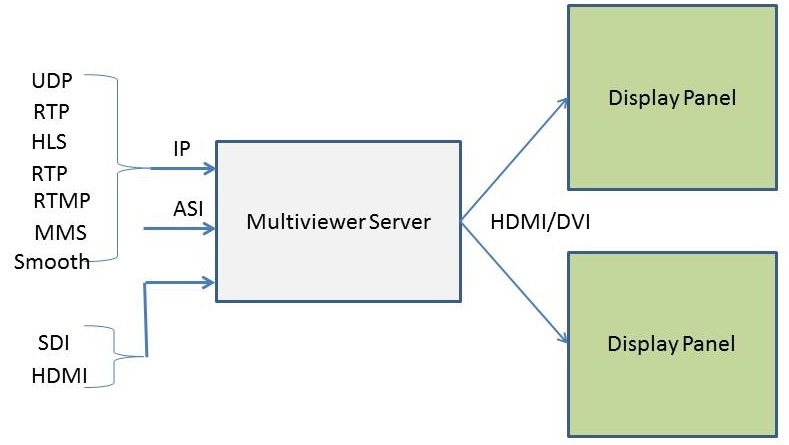

利用一个或多个的BlackMagic Decklink版卡，系统可以直接接收SDI或HDMI无压缩格式的视频，并直接将视频显示在子画面（PIP）面板上。

完整的TS层分析和监测

密视达IMS120支持对DVB和ATSC传输流进行综合分析。系统根据DVB测试指南TR 101 290进行传输流错误检测并且报告所有的三级错误。系统分析传输流的节目结构，测量PID比特率，进行PCR和缓冲区分析。它还解码关键帧，并检测是否出现黑帧和静帧。

除了进行MPEG传输层测试，系统还执行IP和HTTP层的测试。它测量IP传输流的延迟因素和媒体丢失率，监测并记录HLS输入中传输流详细的HTTP会话和下载参数。

传输流分析功能为排除传输流故障提供了一个非常有用的工具。

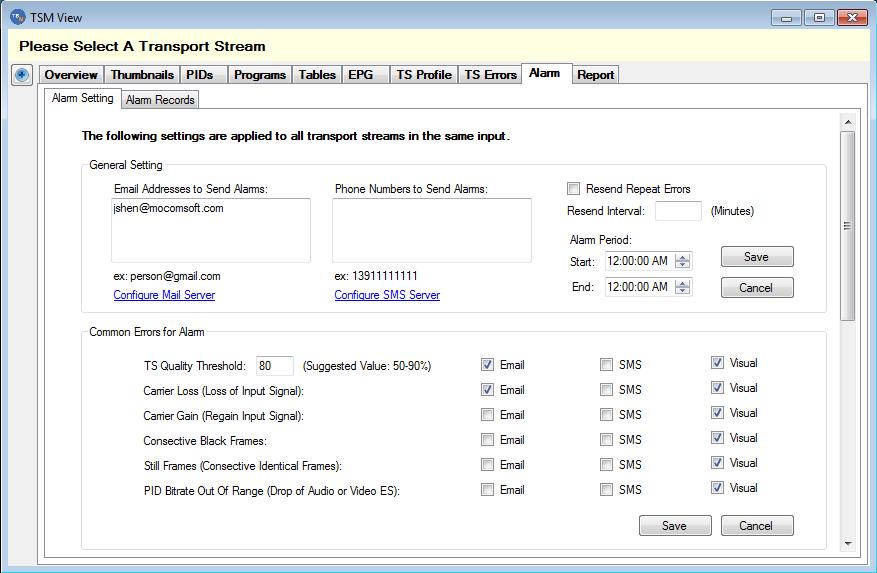

错误日志和报警

系统支持多种不同的方式发送错误报警，包括：电子邮件、多画面显示界面上的可视化图形和音频声音。报警由用户指定的错误所触发，例如：输入丢失、音频或视频组件、黒帧或静帧等。

所有的错误和报警都记录在数据库中，允许事后进行查看和分析，同时还可以对一段时间内的传输流状态做各种统计报表。

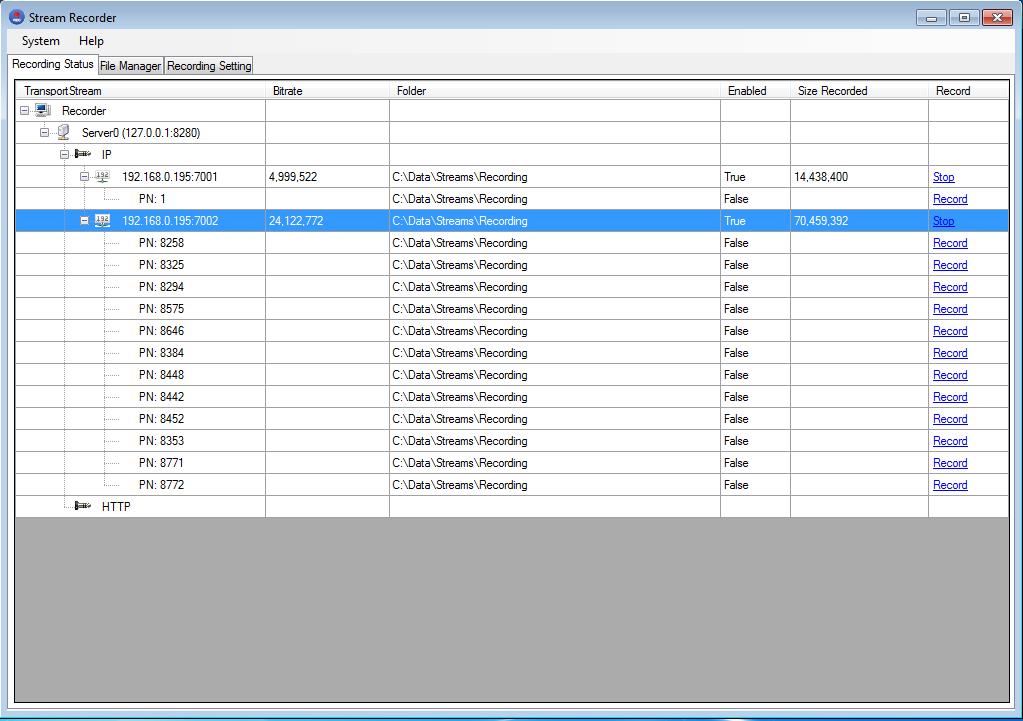

传输流录制

系统可以录制完整的传输流或传输流中指定的节目，支持自动录制和手动录制。用户使用远程录制文件管理程序可以播放录制文件，查找指定的录制文件以及清理硬盘。此外，系统可以与外部存储服务器连接以支持高带宽的数据录制。

远程访问

密视达IMS120中的传输流分析、错误记录、报警配置和传输流录制用户界面应用程序都可以在远程计算机上运行，并通过远程连接访问测试数据。此外，我们还提供一个可选的Web服务器，用于连接多个不同位置的测试服务器并提供对这些服务器上的测试数据的访问和系统管理。Web服务器可以使用标准的Web浏览器进行访问，它为整个网络视频业务监测提供了理想的选择。

该系统提供两种方法来远程查看视频服务的状态。一种是关键帧缩略图，即系统解码视频的关键帧并且传送关键帧视图至远程界面显示视频服务的状态。另一种是多画面屏幕回传，即系统连续的抓取整个多画面显示屏内容并将其合成视频传输流，该传输流可以发送到远程位置播放。

了解该功能更多信息

应用行业实例

广播节目监测
卫星中心和有限电视前端监测

移动产品和ENG（电子新闻采集）
网络广播节目监测

系统功能

模块	项目	序号	功能
传输流质量监测部分	视频源接收和监测	1	支持用IP单播和组播码流获取码流
		2	支持IGMPv2和IGMPv3
		3	支持TS/UDP和TS/RTP
		4	支持HTTP实时流媒体（HLS), RTSP, RTMP, MMS 和平滑流媒体
		5	自动发现IP网络中的所有传输流
		6	一个系统支持对高达200路SPTS流进行详细和实时的分析及监测
		7	支持SPTM和MPTS监测
		8	支持ASI输入接口
		9	支持分析录制的传输流文件
	码流分析	10	监测每个PID的比特率，图形化显示PID比特率
		11	找出每个PID下所含的数据内容和所属节目
		12	解码每个MPEG PSI元数据表，显示传输流节目结构
		13	解码所有DVB SI元数据表，显示测试中所包含的EPG信息
		14	元数据表中的内容以树状结构显示
		15	监测每个元数据表重复在传输流中出现的时间间隔，测试时间间隔是否符合标准。
		16	监测每个元数据表是否包含编码错误，是否有CRC错误等。
		17	分析每个节目的PCR，计算PCR精度、间隔和频差
		18	分析和计算视频缓冲器，监测视频缓冲器上溢和下溢
		19	分析和计算音频缓冲器，监测音频缓冲器上溢和下溢
		20	测量每个表之间的间隔，判断表间隔是否符合标准
		21	显示每个视频帧的PTS值，计算PTS间隔
	传输流错误检测	22	提供TR101 290所定义的1、2、3级错误检测
		23	实时显示最新发生的码流错误
		24	记录在测试阶段中同一错误发生的次数
		25	监测视频静帧和黑帧及报错
		26	对传输流的错误进行总结和量化，用一个数字总结传输流的质量
		27	能停止和启用各种参数的测试
		28	能自定义测试参数阈值，包括元数据表间隔、PCR和音视频缓冲器阈值
		29	能定义传输流模板，包括传输流所含的PID以及每个PID预期的比特率。
	码流错误记录、搜索和报告生成	30	把所有测试到的传输流错误记录在数据库里
		31	提供数据库搜索功能，可根据错误发生的时间、错误编号以及关键字搜索。
		32	可将传输流错误按时间段以柱状图形显示
		33	可生成错误报告,错误报告包括按时间段分的错误总结；多个错误在各个时间段所发生的错误；各个数据段的视频质量得分。
		34	错误报告能用多种文件格式，包括PDF和Excel，导出和打印。
	错误报警	35	可用Email报警
		36	可用推送短信报警
		37	能够选择特定的错误报警
		38	能够按码流的总体质量指标报警
		39	重复错误可一次或多次报警，多次报警时报警时间间隔可以调整
		40	可将使用发生过的报警记录在数据库里，可以查找数据库，
		41	报警日志内容包括：开始时间、结束时间、报警类型、报警对象等
	IP层测试	42	能自动识别IP传输协议格式，例如UDP和RTP等
		43	分析和显示所有IP流动地址、端口及数据协议（包括UDP和RTP等），测试每个IP流动比特率
		44	测试每条流的媒体传输指数，分析IP包的抖动和丢包率，并用图标显示
		45	在同一页面显示IP层测试以及TS层测试的数据，显示的项目可选
		46	可以按国际通用的IP层媒体流测试标准判断媒体传输指数是否超出范围
		47	可以自定义测试参数的阈值
		48	可定义IP流媒体模板，定义每条IP流比特率的最大和最小值，当实际比特率超出定义的范围时，提供错误报警
		49	能提供IP层测试报告，包括在各个时间段内的比特率值，错误发生次数等
	远程用户界面	50	所有的测试结果能在本地和远程查看
		51	在同一用户界面能控制和查看多个测试服务器的测试结果
		52	多个远程客户端可同时连接到一台测试服务器，每个用户可以看到同样的测试结果
		53	在网络频宽许可的情况下，可以远程播放视频（从监测服务器中获取视频播放）
	关键帧解码和显示	54	能实时解码视频关键帧，并发送至远程客户端查看。
		55	定时解码音频流，并将音频流vu柱状图显示
		56	显示传输流音视频编码信息
		57	能获取本地和远程的机器上获取解码的关键帧，在同一客户端显示
多画面监测部分	多画面视频显示	58	能够进行自定义模板设定，自由分割显示界面
		59	能够进行某一画面满屏显示，同时有声音输出
		60	支持节目名称的自动解析和显示
		61	支持节目名称的手动修改
		62	支持同一服务器多屏显示
		63	显示传输流中当前是否有1、2、3级码流错误发生。
		64	支持数字时钟和模拟时钟的显示
	多画面音频显示	65	音频声道显示可调，包括5声道、立体声和无音频显示
	多画面音频显示	66	计算各个节目音频响度，明确显示响度值
	批量配置及配置保存功能	67	支持按行和列数快速分割多画面
		68	支持多画面配置信息保存、快速恢复
		69	支持自动获取监测码流中的所有节目
		70	支持任意和快速匹配码流节目和多画面显示屏
		71	支持任意调整视频显示平板的大小和位置
	多画面音频显示	72	可通过画面背景色闪动的方式报警
		73	可通过声音报警
		74	支持人工取消报警
		75	当码流恢复后，自动取消报警并恢复正常监测
	远程多画面显示	76	能将多画面显示输出通过IP网络传送远程地点显示
		77	能将来自多个前端的远程多画面显示在一个本地的多画面显示器上
		78	远程多画面的传送码率可调，但一般可控制在1Mbps下。
传输流录制部分	传输流录制功能	79	支持人工启动和停止录像
		80	支持按预先设定时间自动录制；支持分时段重复自动录制
		81	可录制整个传输流或传输流中的单个节目
		82	在数据库里记录录制文件的信息，包括录制时间、文件名和文件路径等信息；可以远程查看和搜索录制文件。
		83	可在本地快速播放录制传输流节目
		84	可给不同的传输流设置不同的录制文件夹
		85	自动检测计算机硬盘空间，当硬盘没有足够的存储空间，自动删除老的视频
		86	实时显示当前各个传输流及节目的当前录像状态是否正常
网管系统部分	测试节点设置	87	设置测试服务器，即添加测试服务器IP地址到管理系统
		88	接收、汇集和显示所有测试节点的错误报警
		89	快速连接到各测试节点对应的测试服务器，查看测试服务器的详细分析状态
	传输流详细信息显示	90	显示每个测试服务器中的输入传输流以及传输流的状态
		91	选中其中一条传输流并查看该传输流的详细测试结果
		92	显示每个PID的比特率，数据类别（视频、音频或其它数据）和所属节目
		93	显示传输流中的元数据表，显示解码后的原数据表的结构和内容
		94	实时显示TR101 290所定义的1、2、3级错误检测
	码流错误和报警记录及报告	95	直观地显示码流错误历史，可将选中码流对应的错误记录按天、按小时以及按分钟层层汇总统计
		96	能根据错误代码、时间段和关键字搜索错误发生记录，导出错误记录
		97	直观地显示错误报警历史。可将选中码流中发生过的所有错误报警按天以及按小时层层汇总统计。
		98	能根据时间段搜索错误报警发生记录，导出错误报警记录
	远程统一测试和报警参数设置	99	能停止和启用各种参数的测试
		100	能自定义测试参数阈值，包括元数据表间隔、PCR和音视频缓冲器阈值
		101	能定义传输流模板，包括传输流所含的PID以及每个PID预期的比特率。
		102	能通过网络管理器设置每个总前端和分前端的错误报警设置，包括错误的选择，接收人员的Email地址，是否重复报警等
	组织结构设置	103	管理系统用户，添加、删除、修改以及查询
		104	用户角色设置
		105	用户个人信息设置

系统规格

系统最大监测流数量：

CPU	SD MPEG-2	SD AVC/H.264	HD MPEG-2	HD AVC/H.264
i7 (with 6 cores)	30	25	12	8
Dual Xeon (each with 6 cores)	50	40	20	15

（注：音频、电视文字广播和DVB字幕的解码不需要消耗太多CPU资源。仅供参考，实际的数量可能会根据编码参数有所变化。）

输入：

文件	传输流文件
DVB-ASI	DVB-ASI, 每端口200 Mbps
IP	UDP/RTP 单播或组播，通过HTTP或HLS （HTTP实时流媒体）传送的传输流

输出：

DVI或HDMI	通过Nvidia® 显卡最多支持4块屏幕
音频	3.5 mm mini jack

软件和硬件需求：

操作系统：	Windows 7, 10 or Windows Server 2008, 2012, 2016, 2019
RAM：	4 GB及以上
硬盘：	500 GB及以上
显卡：	2Gb及以上的Nvidia®显卡
网络连接：	1 GB NIC adapter
符合标准：	UL, CSA, CE, RoHS

Mividi集成多画面监测系统提供了多种选项供客户选择：

产品代码：IMS120
产品类型选项	系统软件	用户可以选择单独购买软件或预装软件的机器
产品类型选项	内置全部软件的机架式计算机	用户可以选择单独购买软件或预装软件的机器
输入选项	10G 以太网接口卡，选择2个铜线，多模或单模光纤SFP ASI HTTP 实时流媒体（软件许可，非物理输入，用于通过以太网接口接收HLS数据）	三种输入可以选择一个或任意多个组合
系统模块选项	传输流录制软件	可以选择购买一个或多个附加软件模块
系统模块选项	远程管理网站	可以选择购买一个或多个附加软件模块

该产品的价格取决于监测的服务数量，请联系 info@mividi.com 或点击联系我们以获取产品报价单。
