目前在很多国家，电视台往往同时一起提供模拟和数字电视两套服务。因此，电视台也需要同时对模拟和数字信号的进行监测。本解决方案所描述的应用实例需要完成系列测试要求：

• 需要接收多路模拟电视信号及多路数字电视信号；
• 需要在本地显示所有模拟电视和数字电视视频，视频投放于电视墙，实现多画面显示；
• 能远程登录视频监视系统，远程查看视频的运行情况；
• 远程监视和本地监视最好通过同一服务器来完成。

为了利用最少的设备高效地完成监测任务，密视达采用了下列具体的测试方案：

• 将模拟电视编码转化成数字视频，这样下端处理都可通过数字电视进行；
• 编码后的数字视频通过IP接口输出，并通过交换器与密视达综合多画面监测服务器相连；
• 将数字射频信号解调后的视频传输流通过IP接口输出至交换器与密视达综合多画面监测服务器相连；
• 利用密视达综合多画面监测服务系统对电视信号进行实时解码，并且将视频内容在电视墙上显示；
• 利用同一密视达综合画面监测服务系统，解码和提取视频缩略图，可以远程查看电视节目。

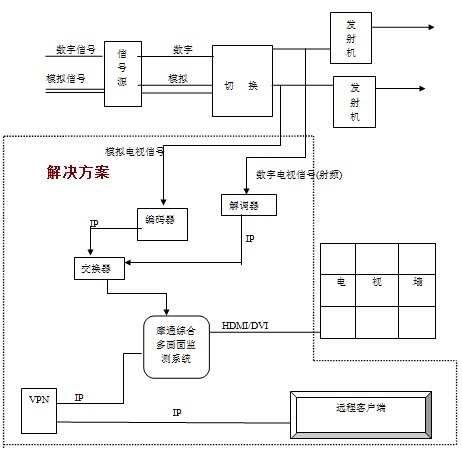

图1提供了具体的测试架构框图。利用密视达综合多画面监测系统（IMS120）的好处是该系统包含了多画面显示、音频分析和传输流监测等多项功能，大大降低了监测数字广播电视和排除码流故障的成本，并节省了大量的机架空间。密视达IMS120能通过单个或多个IP接口同时对多条传输流进行全面的分析。 密视达IMS测试密度高，总体成本低，系统软件容易更新和维护，以满足客户未来的技术更新需求。系统支持远程操作，并具有很强的可扩展性，通过选择不同的计算机平台可支持不同数量的输入和视频服务监测。

平台功能说明

• 多画面音视频解码、分析和显示

  • 支持MPEG-2和H.264（AVC）视频压缩标准；
  • 支持标清和高清视频；
  • 支持MP3，AAC，AAC+，AC3音频编码标准；
  • 支持音频流解码和显示所有音频通道的PCM音量；
  • 根据国际标准ITU-R BS.1770-2计算音频响度值 (Loudness);
  • 显示连续解码的视频帧，音频声道PCM音量，声音响度和传输流的错误状态；
  • 允许任何输入视频的全屏观看；
  • 根据传输流错误优先等级定义，用颜色有区别地显示传输流中正在发生的错误；
  • 支持在同一显示器上显示多个视频节目面板，并且可以改变面板的数量、大小和位置；
  • 支持灵活选择输入和视频节目的数量，单一系统中最好可显示多达20个视频节目；

• 实时全面的MPEG TS层分析

  • 支持欧联TR 101 290的三级错误监测，测试传输流是否符合标准；
  • 监测带宽利用率和PID比特率；
  • 支持MPEG-2 TS流结构解析，实时解码PSI表和DVB-SI表、分析表之间的时间间隔PEG-2和DVB定义的各种描述符；
  • 支持PCR和PTS分析， 包括：PCR精度和PCR总抖动、PCR频率偏差和PCR漂移率的精确测量；
  • 支持缓冲器实时分析；
  • 电子节目表(EPG)解码和显示；
  • 支持MPEG-2码流记录和再播放功能；

• 支持多输入同时监测

  • 支持ASI和IP接口；
  • IP接口能同时监测高达100条传输流输入；
  • 同一系统能支持高达12个独立的ASI输入；
  • 支持对所有进入系统的码流同时进行实时分析；

• 远程用户界面

  • 支持操作员在任何时间任何地点远程获取测试结果并控制系统；
  • 能够远程获得和本地相同的测试结果；
  • 动态显示视频缩略图、测试数据和远程完整的视频播放；
  • 支持多个操作员从不同的地点登录到同一台测试服务器主机，查看同一信号的测试结果，合作排除故障；
  • 支持同一远程应用程序连接多个测试服务器，实现一个操作员对多台测试服务器的管理；

• 测试配置

  • 根据MPEG和DVB标准定义设置默认配置；
  • 允许用户修改默认配置、自定义阈值；
  • 允许用户设置PID比特率流量范围，监测视频流节目或音视频基本流是否存在以及流量是否在预期的范围内；
  • 允许用户设置IP流的地址端口以及流量，判断预期的IP流是否存在；

• 日志和报告

  • 在数据库中记录所有的传输流错误；
  • 每隔一段时间（例如时间间隔为一分钟）记录一次传输流中所包含的PID信息，包括：基本流种类、所属视频节目和PID比特率；
  • 可根据时间段、错误代码和错误关键字搜索发生的相关错误；
  • 可按时间段生成错误总结报告；
  • 可根据时间段生成PID内容报告；

• 错误警报

  • 可根据错误的严重性指定需要发送警报的错误；
  • 可通过电子邮件或短信报警；
  • 对重复性错误可选择重复报警和间断报警（用户可自定义间隔时间）；
